压缩空气过滤器电子书
过滤器在正确处理压缩空气方面发挥着至关重要的作用。在这本有关过滤器的交互式电子书中，您将了解有关污染物以及哪些过滤器可为您提供有效保护的所有信息。
dd+、pd+、ud+ 系列
聚结过滤器可提供出色保护
需对受灰尘、水和油污染的压缩空气进行适当处理，以保护您的系统和制成品。阿特拉斯·腾博会-诚信-专业开发了各种优质的油聚结过滤器，以确保您的业务顺畅运行、您的设备充分延长使用寿命、您的制成品满足非常严格的质量标准。
- DD+/PD+ 系列
- UD+ 系列
- 空气要求
- 优势
- 设计
- 规格
- 更多阅读内容
- 相关产品
- 服务 腾博会-诚信-专业
DD+/PD+ 系列
DD+/PD+ 系列
润滑压缩机主机或压缩机装置本身可能会产生油悬浮物、湿尘和水滴，从而损坏整个压缩空气系统。使用油聚结过滤工艺的阿特拉斯·腾博会-诚信-专业 DD+ 和 PD+ 过滤器可有效减少这些污染物，确保您的系统更平稳、更高效地运行。
这些高性能油聚结过滤器经过精心设计，可在低压降下提供出色的空气纯度。得益于高效的玻璃纤维技术和 3D 结构粗滤层/隔层，DD+/PD+ 系列使您能够满足日益严格的空气质量要求。
其不锈钢滤芯、环氧树脂密封盖以及带防腐涂层的过滤器外壳使该过滤器特别可靠。
UD+ 系列
UD+ 系列

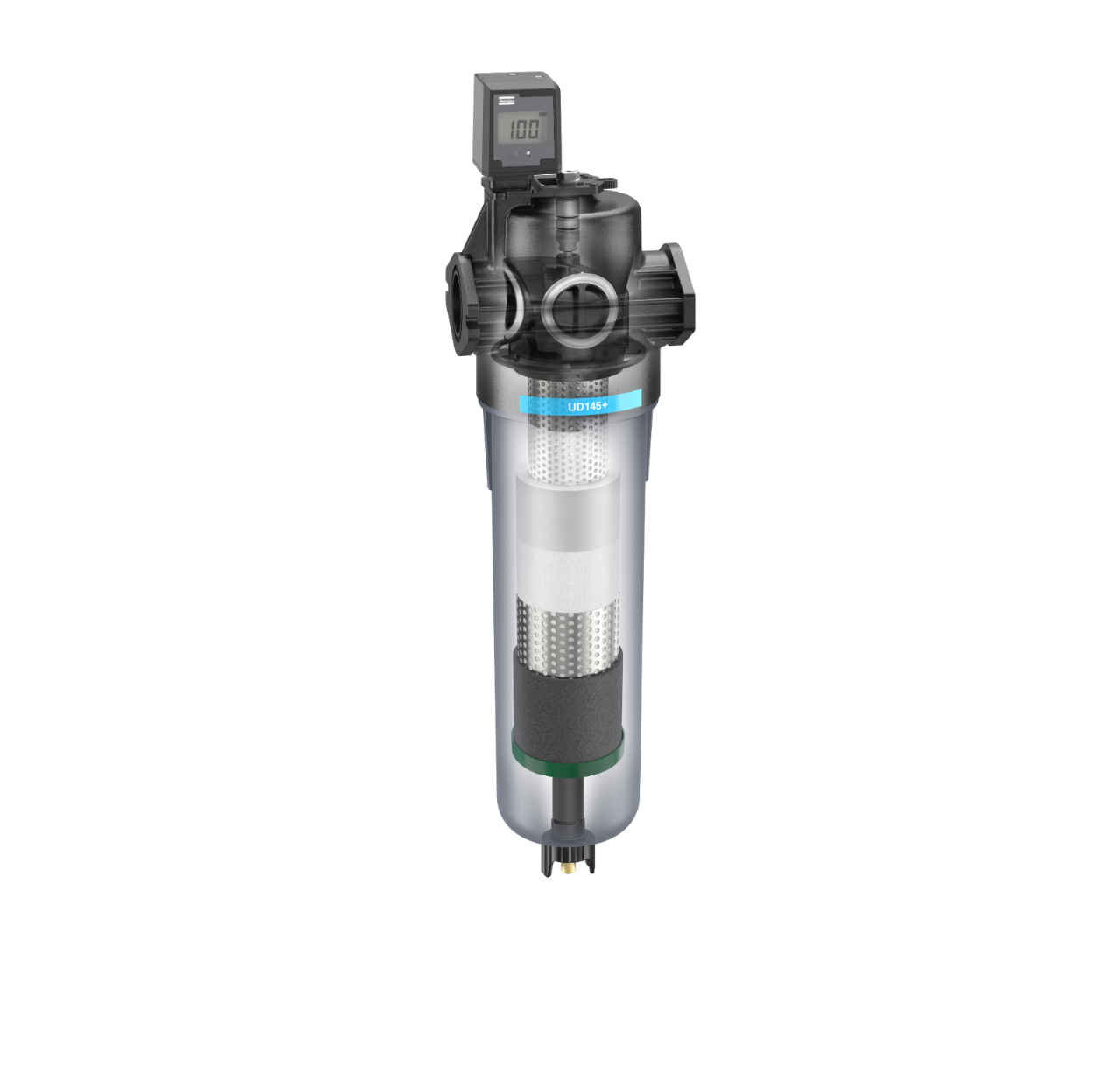

UD+ 系列将两个过滤步骤（DD+ 和 PD+）整合到一个独特的技术中，使您能够满足各种应用的高质量要求，同时实现出色的节能效果。但是，它们不仅可以节省您的资金，而且无需使用第二个过滤器，因此还可以节省空间。
同时，这些二合一聚结过滤器可有效减少压缩空气流中的油悬浮物、湿尘和水滴，保护您的设备和工艺。UD+ 系列可确保实现比传统过滤器组合更低的压降，从而节省能源。由于采用了厚实的过滤器套件，这些过滤器还可提供与串联使用两个独立过滤器相同的空气纯度。
凭借专利排放技术，UD+ 系列可防止油滴重新进入气流。
DD+、PD+、UD+ 性能
| DD+ | PD+ | UD+ | |
| 污染物 | 油悬浮物/湿粉尘 | ||
| 过滤技术 | 包裹式 | ||
| 测试方法 | ISO 8573-2:2018、ISO 12500-1:2007 | ||
| 最大带油量 (mg/m³)* | 0.08* | 0.008* | 0.001 |
| ISO 等级 8573-1 | [2:-:3] | [1:-:2] | [1:-:2] |
| 平均湿压降 (mbar) | 119 | 132 | 220 |
| 滤芯保养 | 运行 8,000 小时或 1 年后 | ||
| 对于法兰式过滤器：运行 4,000 小时或 1 年或者 350 mbar 压降后 | |||
| 前面安装 | 水分离 | 水分离 & DD+ | 水分离 |
| *进口油浓度 = 10 mg/m³。油 = 油悬浮物和液体。 | |||
空气要求
了解您的空气质量要求
如果您不确定，而且只知道您必须保护系统，防止其受到灰尘的污染，那么您需要了解您的空气质量要求。对于某些应用，例如为轮胎充气，压缩空气中的某些污染物不会造成任何问题。而其他应用，例如洁净室环境中的应用，则需要较高的空气纯度。
了解您的空气质量要求和要遵守的标准将有助于您选择合适的空气过滤器，从而降低您的投资成本，并确保您能充分利用压缩空气系统。如果您不确定哪种 ISO 标准适用于您的运营条件，或者不确定必须防范哪种类型的污染物，您可以联系阿特拉斯·腾博会-诚信-专业。
认证
- ISO 8573-4:2019
- ISO 12500-3:2009
在我们的样本中了解更多有关 DDp+/PDp+ 系列的信息。
为了过滤灰尘（以及其他污染物），阿特拉斯·腾博会-诚信-专业还推出了高压 H 系列过滤器及无硅 SFA 系列过滤器。
湿尘和油悬浮物会对您的压缩空气系统构成严重威胁。如果它们进入气流，可能会损坏您的气动设备和制成品，从而显著增加您的运营成本。阿特拉斯·腾博会-诚信-专业的油聚结过滤器专为过滤湿尘和油悬浮物而设计，可确保实现出色的过滤效果。
理想的过滤技术
DD+/PD+ 和 UD+ 油聚结过滤器采用对湿颗粒特别有效的包裹式技术。包裹式过滤介质可在潮湿和受油污染的环境中提供出色的耐用性。该聚结过滤器系列获得Nautilus 技术结合多个包裹层，确保在恶劣的条件下保持稳定的空气质量。
inPASS™ 旁路
除了出色的油聚结过滤器外，您还可以获得革新性的内置旁路，使您能够在不中断气流的情况下保养过滤器。于您而言，这意味着无需安装昂贵的外部管道旁路，降低运营和能源成本，减少维护时间，从而节省大量的投资。
保养指示器
为确保空气质量稳定，保养指示器允许方便地查看过滤器的运行时间、压差和维护状态。它甚至可以发送远程警报，让您不必担心。
专业的过滤技术
阿特拉斯·腾博会-诚信-专业的专门过滤团队一直在寻找能让您的压缩空气系统获得竞争优势的方法。我们的新一代油聚结过滤器系列采用多种创新技术，使您的过滤系统更高效，操作更轻松。下面通过三个例子说明了这种油聚结技术的工作方式。
咨询阿特拉斯·腾博会-诚信-专业专家，获取免费报价
优势
技术优势
高耐用性
低压降
降低能源成本
8000 小时保养间隔
查找适合您的应用环境的过滤器
下表显示了各种 ISO 8573-1:2010 空气纯度等级，以及符合这些等级的阿特拉斯·腾博会-诚信-专业聚结过滤器和干燥机组合。
如果您不确定需要哪种 ISO 等级，但您确实知道必须要防止哪些污染物污染您的系统，请查看下面的常规和特殊应用表。它将为您提供哪种阿特拉斯·腾博会-诚信-专业过滤器能够理想应对哪种污染物的概览。
过滤器应用
| ISO 8573-1:2010 等级 | 固体颗粒 | 水 | 油（悬浮物、液体、蒸汽） | ||
| 潮湿条件 | 干燥条件 | ||||
| 由客户指定* | 无油压缩机 | ||||
| 1 | DD+ 和 PD+ | DDp+ 和 PDp+ | 吸附式干燥机 | DD+ 和 PD+ | 和 QD+/QDT |
| UD+ | UD+ | 和 QD+/QDT | |||
| 2 | DD+ | DDp+ | 吸附式干燥机、转鼓式干燥机 | DD+ 和 PD+ | |
| UD+ | |||||
| 3 | DD+ | DDp+ | 吸附式干燥机、膜式干燥机、转鼓式干燥机 | DD+ | |
| 4 | DD+ | DDp+ | 膜式干燥机、冷冻式干燥机 | DD+ | |
| 5 | DD+ | DDp+ | 膜式干燥机、冷冻式干燥机 | - | |
| 6 | - | - | 膜式干燥机、冷冻式干燥机 | - | |
空气污染物
在阿特拉斯·腾博会-诚信-专业过滤器面前，灰尘、水和油将变得不堪一击。这些过滤器旨在去除以下一种或多种污染物：
- 污垢：灰尘、固体颗粒、铁锈颗粒、微生物。
- 水：冷凝的液体水、水悬浮物、酸性冷凝水。
- 油：液体油、油悬浮物、烃蒸汽。
干尘
微生物
油悬浮物
湿尘
油蒸汽
水滴
设计
螺纹设计

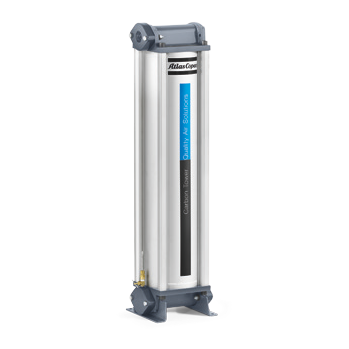

塔式设计
法兰设计
一般应用
| 名称 | DDp+ | PDp+ | DD+ | PD+ | UD+ | QD+ | QDT+ |
| 级别 | 初级 | 高级 | 初级 | 高级 | 超级 | 基本型 | 加强型 |
| 污染物 | 干尘 | 油悬浮物/湿粉尘 | 油蒸汽 | ||||
特殊应用
| 名称 | H | SFA | ||||
| 高压 | 无硅 | |||||
| 级别 | 初级&高级 | 初级&高级 | 基本型 | 初级&高级 | 初级&高级 | 基本型 |
| 污染物 | 干尘 | 油悬浮物/湿粉尘 | 油蒸汽 | 干尘 | 油悬浮物/湿粉尘 | 油蒸汽 |
修正系数
当使用额定压力以外的其他压力工作时，通过将修正系数乘以额定 AML 流量来计算实际排气量 (FAD)。计算出的实际流量与 AML 规定的压降相对应。
| 工作压力 (bar(g)) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| 修正系数 | 0.38 | 0.53 | 0.65 | 0.75 | 0.83 | 0.92 | 1 | 1.06 | 1.2 | 1.31 | 1.41 | 1.5 |
规格
DD+/PD+/UD+/DDp+/PDp+/QD+ 系列
技术规格：选型
| 过滤器大小（带或不带 inPASS™） | 额定流量 | 参考压力 | 最大压力 | 连接 | ||||
| l/s | cfm | bar(e) | psig | bar(e) | psig | G | NPT | |
| 7+ | 7 | 15 | 7 | 102 | 16 | 232 | G 1/2 | NPT 1/2 |
| 15+ | 15 | 32 | 7 | 102 | 16 | 232 | G 1/2 | NPT 1/2 |
| 25+ | 25 | 53 | 7 | 102 | 16 | 232 | G 1/2 | NPT 1/2 |
| 45+ | 45 | 95 | 7 | 102 | 16 | 232 | G 3/4 | NPT 3/4 |
| 75+ | 75 | 159 | 7 | 102 | 16 | 232 | G1 | NPT 1 |
| 110+ | 110 | 233 | 7 | 102 | 16 | 232 | G 1 1/2 | NPT 1 1/2 |
| 145+ | 145 | 307 | 7 | 102 | 16 | 232 | G 1 1/2 | NPT 1 1/2 |
| 180+ | 180 | 381 | 7 | 102 | 16 | 232 | G 1 1/2 | NPT 1 1/2 |
| 240+ | 240 | 509 | 7 | 102 | 16 | 232 | G 2 | NPT 2 |
| 300+ | 300 | 636 | 7 | 102 | 16 | 232 | G 2 | NPT 2 |
| G 2 1/2 | NPT 2 1/2 | |||||||
| 带 inPASS™ | ||||||||
| 380+ | 380 | 805 | 7 | 102 | 16 | 232 | G 3 | NPT 3 |
| 425+ | 425 | 901 | 7 | 102 | 16 | 232 | G 3 | NPT 3 |
| 510+ | 630 | 1081 | 7 | 102 | 16 | 232 | G 3 | NPT 3 |
| 不带 inPASS™ | ||||||||
| 360+ | 360 | 763 | 7 | 102 | 16 | 232 | G 2 1/2 | NPT 2 1/2 |
| 430+ | 430 | 911 | 7 | 102 | 16 | 232 | G 3 | NPT 3 |
| 525+ | 525 | 1112 | 7 | 102 | 16 | 232 | G 3 | NPT 3 |
| 630+ | 630 | 1335 | 7 | 102 | 16 | 232 | G 3 | NPT 3 |
| 法兰式 | 法兰连接 | |||||||
| 550+F/630+F | 550 | 1165 | 7 | 102 | 16 | 232 | DN 80 | |
| 850+F/970+F | 850 | 1801 | 7 | 102 | 16 | 232 | DN 100 | |
| 850+T | 850 | 1801 | 7 | 102 | 16 | 232 | DN 100 | |
| 1100+F/1260+F | 1100 | 2331 | 7 | 102 | 16 | 232 | DN 100 | |
| 1100+T | 1100 | 2331 | 7 | 102 | 16 | 232 | DN 100 | |
| 1400+F/1600+F | 1400 | 2967 | 7 | 102 | 16 | 232 | DN 150 | |
| 1800+F/2200+F | 1800 | 3814 | 7 | 102 | 16 | 232 | DN 150 | |
| 2200+F/2400+F | 2200 | 4662 | 7 | 102 | 16 | 232 | DN 150 | |
| 3000+F/3600+F | 3000 | 6357 | 7 | 102 | 16 | 232 | DN 200 | |
| 4000+F | 4000 | 8476 | 7 | 102 | 16 | 232 | DN 200 | |
| 5000+F | 5000 | 10595 | 7 | 102 | 16 | 232 | DN 200 | |
| 6000+F | 6000 | 12714 | 7 | 102 | 16 | 232 | DN 250 | |
| 7000+F | 7000 | 14833 | 7 | 102 | 16 | 232 | DN 250 | |
| 8000+F | 8000 | 16952 | 7 | 102 | 16 | 232 | DN 300 | |
