过滤器在正确处理压缩空气方面发挥着至关重要的作用。在这本有关过滤器的交互式电子书中，您将了解有关污染物以及哪些过滤器可为您提供有效保护的所有信息。
DDp (+)、PDp (+) 系列
DDp(+)和PDp(+)干性粉尘过滤器
灰尘无处不在，这就是为什么它是压缩空气系统最常见的威胁之一。为了保障您的运营和投资，防止其受到灰尘的影响，阿特拉斯·腾博会-诚信-专业开发了一系列优质空气过滤器。
- DDp+/PDp+ 系列
- 优势
- 粉尘过滤
- 过滤器应用
- 设计
- 规格
- 更多阅读内容
- 相关产品
- 服务 腾博会-诚信-专业
DDp+/PDp+ 系列
DDp+/PDp+ 系列
这些创新的过滤解决方案采用了褶皱设计和带挡边的外壳，能够经济高效地提供出色的空气纯度，并满足日益严格的质量要求。
高性能不锈钢滤芯，与环氧树脂密封盖以及带防腐涂层的过滤器外壳相结合，使 DDp+/PDp+ 系列非常可靠。
此外，智能指示器便于确定过滤器的操作状况，使出色的维护变得非常简单。
DDp+/PDp+ 系列性能
在下面了解有关 DDp+/PDp+ 系列性能的一些有用信息。
| DDp+ | PDp+ | |
| 污染物 | 干尘 | |
| 过滤技术 | 褶皱设计 | |
| 测试方法 | ISO 8573-4:2001、ISO 12500-3:2009 | |
| 颗粒去除效率（MPPS 时的 %） | 99.92 | 99.98 |
| ISO 等级 8573-1 | [2:-:3] | [1:-:2] |
| 平均干压降 (mbar) | 49 | 56 |
| 滤芯保养 | 运行 8,000 小时或 1 年或者 350 mbar 压降后 | |
| 对于法兰式过滤器：运行 4,000 小时或 1 年或者 350 mbar 压降后 | ||
| 前面安装 | 干燥机 | 干燥机和 DDp+ |
优势
技术优势
包裹式技术
高耐用性
低压降
8000 小时保养间隔
粉尘过滤
DDp(+)和PDp(+)干性粉尘过滤器
一旦灰尘（或其他污染物，如颗粒和微生物）进入您的压缩空气，就会对您的下游设备和终端产品造成有害且代价昂贵的后果。
为了保障您的运营和投资，防止其受到灰尘的影响，阿特拉斯·腾博会-诚信-专业开发了一系列优质空气过滤器。它们可确保您的运营顺畅运行，您的设备延长使用寿命，您的终端产品达到颇高的质量标准。
了解您的空气质量要求
如果您不确定如何选择过滤器，只知道必须防止系统受到灰尘的污染，那么您需要了解您的空气质量要求。对于某些应用，比如为轮胎充气，压缩空气中的某些污染物不会造成任何问题。而其他应用，例如洁净室环境，则需要较高的空气纯度
了解您的空气质量要求和要遵守的标准将有助于您选择合适的空气过滤器，从而降低您的投资成本并确保您能充分利用压缩空气系统。如果您不确定哪种 ISO 标准适用于您的运营，或者您必须防止哪种类型的污染物污染您的系统，请联系阿特拉斯·腾博会-诚信-专业或参阅下面的两张表。
认证
- ISO 8573-4:2019
- ISO 12500-3:2009
在我们的样本中了解更多有关 DDp+/PDp+ 系列的有用信息。
为了过滤灰尘（以及其他污染物），阿特拉斯·腾博会-诚信-专业还推出了高压 H 系列过滤器及无硅 SFA 系列过滤器。
理想的过滤技术
DDp+/PDp+ 系列使用褶皱技术过滤介质。这是在压缩空气中捕获干性颗粒的好方法。随着时间的推移，颗粒将不可避免地堵塞过滤器介质。由于褶皱表面具有更大的表面积，因此它们可确保过滤器的使用寿命更长，压降更低。
inPASS™ 旁路
除了出色的过滤器外，您还可以获得革新性的内置旁路，使您能够在不中断气流的情况下保养过滤器。于您而言，这意味着无需安装昂贵的外部管道旁路，降低了运营和能源成本，减少了维护时间，从而节省了大量的投资。
保养指示器
为确保空气质量恒定，保养指示器允许方便地检查过滤器的运行时间、压差和维护状态。它甚至可以发送远程警报。
专业的过滤技术
阿特拉斯·腾博会-诚信-专业的专门过滤团队一直在寻找能让您获得竞争优势的方法。我们的新一代过滤器采用多种创新技术，使您的过滤系统更高效，操作更轻松。下面只列举了三个例子。
咨询阿特拉斯·腾博会-诚信-专业专家，获取免费报价
过滤器应用
查找适合您的应用环境的过滤器
下表显示了各种 ISO 8573-1:2010 空气纯度等级，以及符合这些等级的阿特拉斯·腾博会-诚信-专业过滤器和干燥机组合。
如果您不确定需要哪种 ISO 等级，但您确实知道必须要防止哪些污染物污染您的系统，请查看下面的常规和特殊应用表。它将为您提供哪种阿特拉斯·腾博会-诚信-专业过滤器能够理想应对哪种污染物的概览。
过滤器应用
| ISO 8573-1:2010 等级 | 固体颗粒 | 水 | 油（悬浮物、液体、蒸汽） | ||
| 潮湿条件 | 干燥条件 | ||||
| 由客户指定* | 无油压缩机 | ||||
| 1 | DD+ 和 PD+ | DDp+ 和 PDp+ | 吸附式干燥机 | DD+ 和 PD+ | 和 QD+/QDT |
| UD+ | UD+ | 和 QD+/QDT | |||
| 2 | DD+ | DDp+ | 吸附式干燥机、转鼓式干燥机 | DD+ 和 PD+ | |
| UD+ | |||||
| 3 | DD+ | DDp+ | 吸附式干燥机、膜式干燥机、转鼓式干燥机 | DD+ | |
| 4 | DD+ | DDp+ | 膜式干燥机、冷冻式干燥机 | DD+ | |
| 5 | DD+ | DDp+ | 膜式干燥机、冷冻式干燥机 | - | |
| 6 | - | - | 膜式干燥机、冷冻式干燥机 | - | |
空气污染物
在阿特拉斯·腾博会-诚信-专业过滤器面前，灰尘、水和油将变得不堪一击。这些过滤器旨在去除以下一种或多种污染物：
- 污垢：灰尘、固体颗粒、铁锈颗粒、微生物。
- 水：冷凝的液体水、水悬浮物、酸性冷凝水。
- 油：液体油、油悬浮物、烃蒸汽。
干尘
微生物
油悬浮物
湿尘
油蒸汽
水滴
设计
螺纹设计

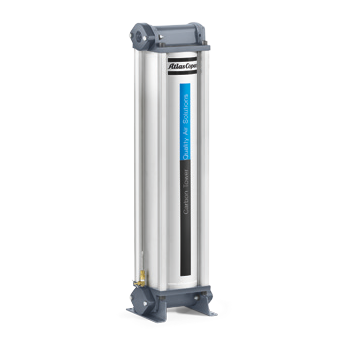

塔式设计
法兰设计
一般应用
| 名称 | DDp+ | PDp+ | DD+ | PD+ | UD+ | QD+ | QDT+ |
| 级别 | 初级 | 高级 | 初级 | 高级 | 超级 | 基本型 | 加强型 |
| 污染物 | 干尘 | 油悬浮物/湿粉尘 | 油蒸汽 | ||||
特殊应用
| 名称 | H | SFA | ||||
| 高压 | 无硅 | |||||
| 级别 | 初级&高级 | 初级&高级 | 基本型 | 初级&高级 | 初级&高级 | 基本型 |
| 污染物 | 干尘 | 油悬浮物/湿粉尘 | 油蒸汽 | 干尘 | 油悬浮物/湿粉尘 | 油蒸汽 |
修正系数
当使额定压力以外的其他压力工作时，通过将修正系数乘以额定 AML 流量来计算实际排气量 (FAD)。计算出的实际流量与 AML 规定的压降相对应。
| 工作压力 (bar(g)) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| 修正系数 | 0.38 | 0.53 | 0.65 | 0.75 | 0.83 | 0.92 | 1 | 1.06 | 1.2 | 1.31 | 1.41 | 1.5 |
规格
DD+/PD+/UD+/DDp+/PDp+/QD+ 系列
| 过滤器大小（带或不带 inPASS™） | 额定流量 | 参考压力 | 最大压力 | 连接 | ||||
| l/s | cfm | bar(e) | psig | bar(e) | psig | G | NPT | |
| 7+ | 7 | 15 | 7 | 102 | 16 | 232 | G 1/2 | NPT 1/2 |
| 15+ | 15 | 32 | 7 | 102 | 16 | 232 | G 1/2 | NPT 1/2 |
| 25+ | 25 | 53 | 7 | 102 | 16 | 232 | G 1/2 | NPT 1/2 |
| 45+ | 45 | 95 | 7 | 102 | 16 | 232 | G 3/4 | NPT 3/4 |
| 75+ | 75 | 159 | 7 | 102 | 16 | 232 | G1 | NPT 1 |
| 110+ | 110 | 233 | 7 | 102 | 16 | 232 | G 1 1/2 | NPT 1 1/2 |
| 145+ | 145 | 307 | 7 | 102 | 16 | 232 | G 1 1/2 | NPT 1 1/2 |
| 180+ | 180 | 381 | 7 | 102 | 16 | 232 | G 1 1/2 | NPT 1 1/2 |
| 240+ | 240 | 509 | 7 | 102 | 16 | 232 | G 2 | NPT 2 |
| 300+ | 300 | 636 | 7 | 102 | 16 | 232 | G 2 | NPT 2 |
| G 2 1/2 | NPT 2 1/2 | |||||||
| 带 inPASS™ | ||||||||
| 380+ | 380 | 805 | 7 | 102 | 16 | 232 | G 3 | NPT 3 |
| 425+ | 425 | 901 | 7 | 102 | 16 | 232 | G 3 | NPT 3 |
| 510+ | 630 | 1081 | 7 | 102 | 16 | 232 | G 3 | NPT 3 |
| 不带 inPASS™ | ||||||||
| 360+ | 360 | 763 | 7 | 102 | 16 | 232 | G 2 1/2 | NPT 2 1/2 |
| 430+ | 430 | 911 | 7 | 102 | 16 | 232 | G 3 | NPT 3 |
| 525+ | 525 | 1112 | 7 | 102 | 16 | 232 | G 3 | NPT 3 |
| 630+ | 630 | 1335 | 7 | 102 | 16 | 232 | G 3 | NPT 3 |
| 法兰式 | 法兰连接 | |||||||
| 550+F/630+F | 550 | 1165 | 7 | 102 | 16 | 232 | DN 80 | |
| 850+F/970+F | 850 | 1801 | 7 | 102 | 16 | 232 | DN 100 | |
| 850+T | 850 | 1801 | 7 | 102 | 16 | 232 | DN 100 | |
| 1100+F/1260+F | 1100 | 2331 | 7 | 102 | 16 | 232 | DN 100 | |
| 1100+T | 1100 | 2331 | 7 | 102 | 16 | 232 | DN 100 | |
| 1400+F/1600+F | 1400 | 2967 | 7 | 102 | 16 | 232 | DN 150 | |
| 1800+F/2200+F | 1800 | 3814 | 7 | 102 | 16 | 232 | DN 150 | |
| 2200+F/2400+F | 2200 | 4662 | 7 | 102 | 16 | 232 | DN 150 | |
| 3000+F/3600+F | 3000 | 6357 | 7 | 102 | 16 | 232 | DN 200 | |
| 4000+F | 4000 | 8476 | 7 | 102 | 16 | 232 | DN 200 | |
| 5000+F | 5000 | 10595 | 7 | 102 | 16 | 232 | DN 200 | |
| 6000+F | 6000 | 12714 | 7 | 102 | 16 | 232 | DN 250 | |
| 7000+F | 7000 | 14833 | 7 | 102 | 16 | 232 | DN 250 | |
| 8000+F | 8000 | 16952 | 7 | 102 | 16 | 232 | DN 300 | |
